Construction d'une vielle à roue

Récit de la construction d'une vielle à roue - Baptiste Schieberlein

Ecrit par
baptiste

Fabrication d'un moule et préparation de la caisse

Bonjour,

Cette semaine j’ai fabriqué un moule et préparé divers pièces de bois pour faire la caisse.

Découpe de la partie supérieure du moule dans de l’aggloméré en laissant 2-3 mm de marge :

A generic square placeholder image with rounded corners in a figure.

J’ai collé mon plan imprimé dessus et j’ai fini à la râpe pour les 2 mm en trop:

A generic square placeholder image with rounded corners in a figure.

Pour la partie inféreure je l’ai aussi découpé en laissant 5 mm de marge et je l’ai scotché au scotch double face avec la partie supérieure:

A generic square placeholder image with rounded corners in a figure.

Tout ceci pour utiliser la défenseuse avec une fraise à copier afin d’avoir 2 parties totalement identiques :

A generic square placeholder image with rounded corners in a figure.

J’ai ensuite intercalé 3 tasseaux pour avoir de l’épaisseur et j’ai vissé le tout :

A generic square placeholder image with rounded corners in a figure.

Et enfin j’ai percé des trous régulièrement sur tout les bords afin de pourvoir faire passer des serre-joints lorsque que je cintrerai les éclisses !

A generic square placeholder image with rounded corners in a figure.

Après avoir fini le moule j’ai commencé à préparer les pièces dont j’aurai besoin pour la caisse de résonnance.

J’ai commencé par les barrages. Les débits ci-dessous me permettront de faire les barrages inférieurs et supérieurs :

A generic square placeholder image with rounded corners in a figure.

Découpe :

A generic square placeholder image with rounded corners in a figure.

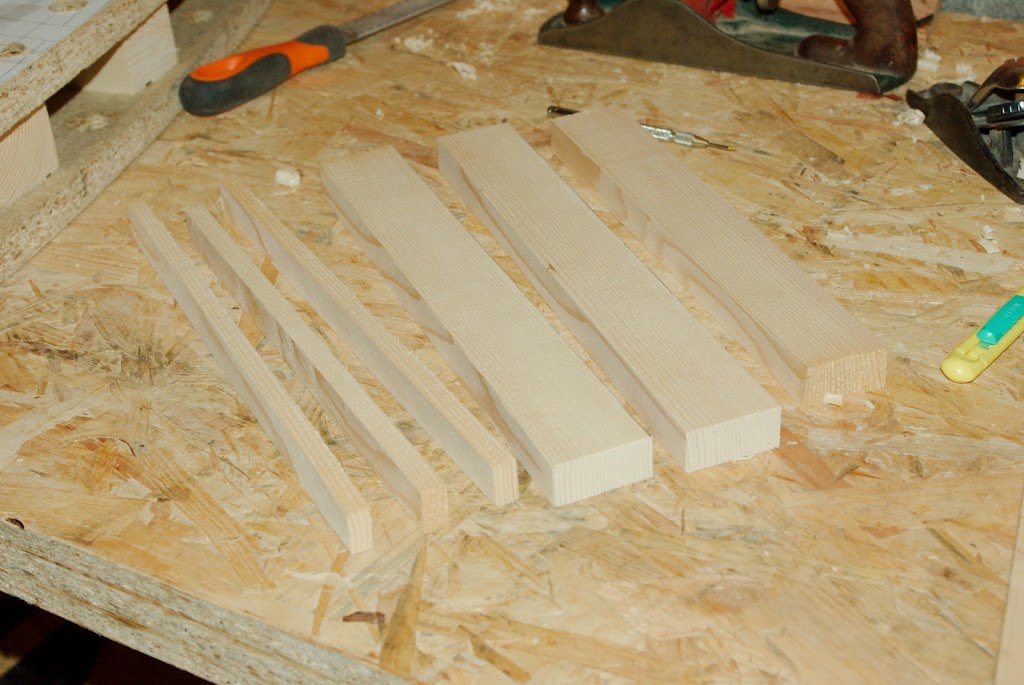

Voilà ce qui servira à faire mes 3 barrages inférieurs et supérieurs :

A generic square placeholder image with rounded corners in a figure.

J’ai aussi commencé à découper l’éclisse frontale :

A generic square placeholder image with rounded corners in a figure.

Et les supports qui viendront dans les coins de la caisse pour pouvoir coller les éclisses ensembles :

A generic square placeholder image with rounded corners in a figure.

Ici les supports dont je parle ci-dessus et à droite la pièce qui viendra cotée chevillier de la caisse !

A generic square placeholder image with rounded corners in a figure.

Voilà pour aujourd’hui ! Prochaine étape découpage et cintrage des éclipses !
